产品概述

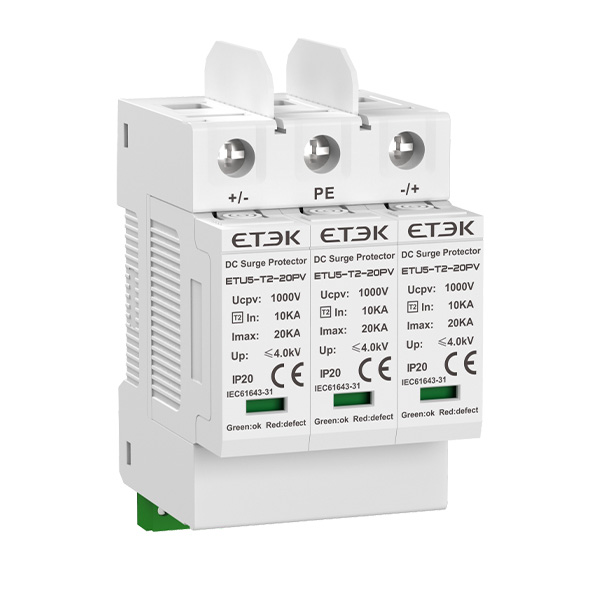

ETU5-T2-20PV系列光伏直流浪涌保护器专为光伏发电系统直流侧设计，具备T2级（II类）防护能力，最大放电电流Imax为20kA（8/20μs），支持最高1500VDC持续运行电压。产品广泛适用于光伏组串汇流箱及逆变器直流输入侧，为各类分布式及地面光伏电站提供可靠的雷电与过电压保护。
产品特点
光伏系统Ⅱ类电涌保护
标称放电电流In：10kA (8/20μs)
最大放电电流Imax：20kA (8/20μs)
最大持续工作电压Ucpv：最高1500V DC
额定短路电流Iscpv：2000A
可选遥信告警
可视状态指示
35mm标准导轨安装
可拆卸式隔弧片
GB/符合标准： T 18802.31、IEC 61643-31
技术参数
| 极数 | 2P（2模块）、3P（3模块） | ||||
| 使用场所 | 汇流箱、逆变器 | ||||
| 保护模式 | (DC+)-PE、(DC-)-PE、(DC+)-(DC-) | ||||
| 保护元件 | 高能压敏电阻（MOV） | ||||
| 最大持续工作电压 | Ucpv | 600V | 800V | 1000V | 1500V |
| 标称放电电流（8/20μs） | In | 10kA | |||
| 总放电电流（8/20μs） | ITotal | 20kA | |||
| 最大放电电流（8/20μs） | Imax | 20kA | |||
| 电压保护水平（2P） | Up | 2.6kV | 3.5kV | 4.0kV | - |
| 电压保护水平（3P） | Up | - | - | 4.0kV | 5.2kV |
| 响应时间 | tA | ≤25ns | |||
| 额定短路电流 | Iscpv | 2000A | |||
| 工作环境温度 | Tu | -40℃ ~ +80℃ | |||
| 工作/故障状态指示 | 绿色 / 红色 | ||||
| 接线截面积（最小/最大） | 4mm²/35mm² | ||||
| 安装方式 | 35mm标准导轨安装 | ||||
| 外壳材料 | UL94‑V0级阻燃热塑性塑料 | ||||
| 防护等级 | IP20 | ||||
| 遥信告警 | 选配 | ||||
| 遥信触点开关容量 | AC：250V/0.5A；DC：250V/0.1A、125V/0.2A、75V/0.5A | ||||
| 遥信接线端子最大接线截面积 | 1.5mm² | ||||
