产品概述

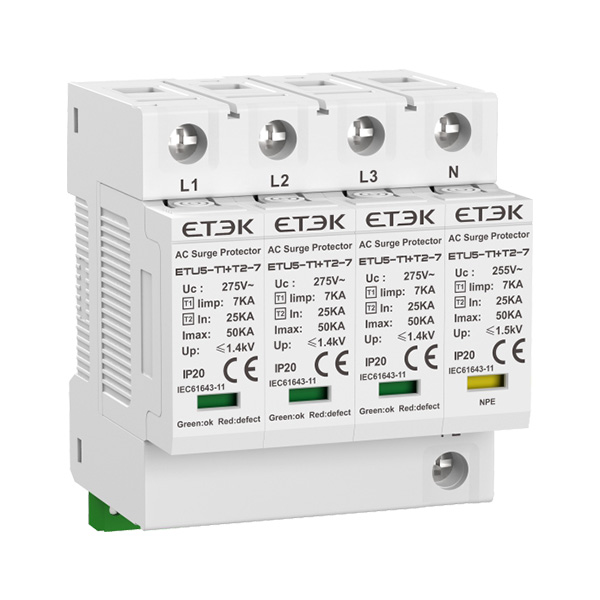

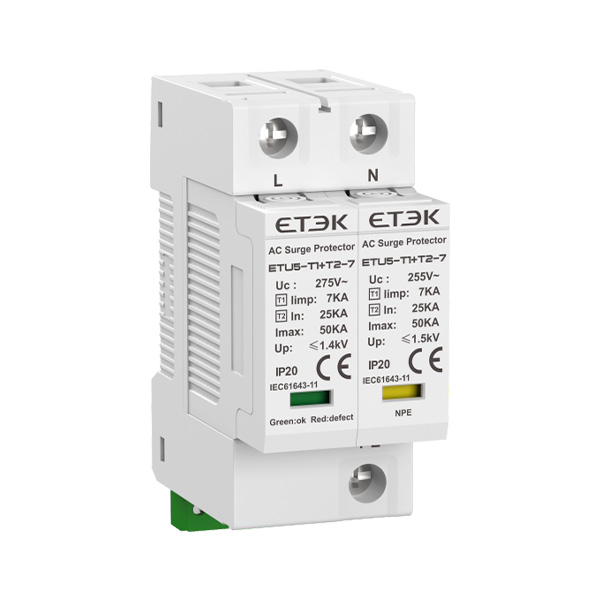

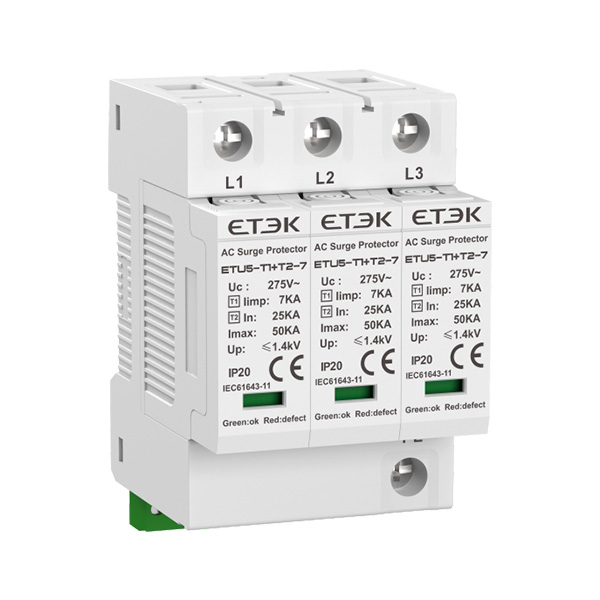

ETU5-T1+T2-7系列交流电涌保护器（SPD）为低压配电系统中的雷电过电压和操作过电压防护而设计。产品采用Ⅰ类＋Ⅱ类复合保护，冲击放电电流Iimp可达7kA（10/350 μs），应用于各类建筑及工业配电场景。
产品采用N-PE模块防错插结构设计，可有效防止模块误插或错位安装，提高安装安全性并便于后期维护。其外形及安装尺寸与T系列产品保持一致，支持并排安装，有利于实现配电箱内部整齐、统一的布局。
产品特点
Ⅰ类+Ⅱ类组合式保护
冲击放电电流Iimp：7kA（10/350μs）
标称放电电流In：25kA（8/20μs）
最大放电电流Imax：50kA（8/20μs）
可选遥信告警
N-PE模块防错插设计
可视状态指示
符合标准：GB/T 18802.11、IEC 61643-11
技术参数
| 极数 | 1P | 2P | 3P | 4P | 1P+NPE | 3P+NPE |
| 配电系统 | TN‑S、TN‑C、TT（仅L‑N） | TN‑S | TN‑C | TN‑S | TT、TN‑S | |
| 保护模式 | L‑PE、N‑PE（仅TN‑S）、L‑PEN、L‑N | L‑PE、N‑PE | L‑PEN | L‑PE、N‑PE | L‑N、N‑PE | |
| 保护元件 | 高能压敏电阻（MOV） | 高能压敏电阻（MOV）和气体放电管（GDT） | ||||
| 最大持续工作电压（L‑N） | Uc | 150V | 275V | 320V | 385V | 440V |
| 最大持续工作电压（N‑PE） | Uc | 255V | ||||
| 冲击放电电流（10/350μs） | Iimp | 7kA | ||||
| 标称放电电流（8/20μs） | In | 25kA | ||||
| 最大放电电流（8/20μs） | Imax | 50kA | ||||
| 电压保护水平（L‑N）/（N‑PE） | Up | 1.2kV/1.5kV | 1.4kV/1.5kV | 1.6kV/1.5kV | 1.8kV/1.5kV | 2.0kV/1.5kV |
| 电压保护水平（5kA） | Up | 1.0kV | 1.2kV | 1.4kV | 1.5kV | 1.6kV |
| 响应时间（L‑N）/（N‑PE） | tA | ≤25ns/≤100ns | ||||
| 工作环境温度 | Tu | -40℃ ~ +80℃ | ||||
| 推荐后备熔断器最大容量 | 160A gL/gG | |||||
| 工作/故障状态指示 | 绿色 / 红色（L‑N模块），黄色（N‑PE模块） | |||||
| 接线截面积（最小/最大） | 4mm²/35mm² | |||||
| 安装方式 | 35mm标准导轨安装 | |||||
| 外壳材料 | UL94‑V0级阻燃热塑性塑料 | |||||
| 防护等级 | IP20 | |||||
| 遥信告警 | 选配 | |||||
| 遥信触点开关容量 | AC：250V/0.5A；DC：250V/0.1A、125V/0.2A、75V/0.5A | |||||
| 遥信接线端子最大接线截面积 | 1.5mm² | |||||
